Technické údaje
|
|
NOVADISC 225 |
NOVADISC 265 |
NOVADISC 305 |
NOVADISC 350 |
NOVADISC 400 |
|
Závěs |
Zadní tříbodový |
Zadní tříbodový |
Zadní tříbodový |
Zadní tříbodový |
Zadní tříbodový |
|
Kategorie připojení |
Kat, II / šířka 2 |
Kat, II / šířka 2 |
Kat, II / šířka 2 |
Kat, II / šířka 2 |
Kat, II / šířka 2 |
|
Nájezdová pojistka |
Mechanická nájezdová pojistka |
Mechanická nájezdová pojistka |
Mechanická nájezdová pojistka |
Mechanická nájezdová pojistka |
Mechanická nájezdová pojistka |
|
Hmotnost |
535 kg |
585 kg |
650 kg |
695 kg |
720 kg |
|
Pracovní záběr |
2,2 m |
2,62 m |
3,04 m |
3,46 m |
3,88 m |
|
Přepravní výška |
2,6 m |
2,9 m |
3,4 m |
3,8 m |
3,98 m |
|
Otáčky hřídele |
540 ot./min. |
540 ot./min. |
540 ot./min. |
1000 ot./min. |
1000 ot./min. |
|
Žací disky |
5 ks |
6 ks |
7 ks |
8 ks |
9 ks |
|
Žací nože |
10 ks |
12 ks |
14 ks |
16 ks |
18 ks |
|
Minimální výkon traktoru |
40 k |
50 k |
60 k |
70 k |
80 k |
|
Plošná výkonnost |
2,2 ha/h |
2,6 ha/h |
3 ha/h |
3,4 ha/h |
3,9 ha/h |
|
Vnější stopa |
1,800 - 2,200 |
1,800 - 2,200 |
1,800 - 2,200 |
2,200 - 2,600 |
2,200 - 2,600 |
|
Opotřebitelné plazy vnější |
4 ks |
5 ks |
6 ks |
7 ks |
8 ks |
|
Opotřebitelné plazy vnitřní |
1 ks |
1 ks |
1 ks |
1 ks |
1 ks |
|
Plazy pro zvýšené strniště vnější |
4 ks |
5 ks |
6 ks |
7 ks |
8 ks |
|
Plazy pro zvýšené strniště vnitřní |
1 ks |
1 ks |
1 ks |
1 ks |
1 ks |
|
Šířka řádku bez shrnovacích disků |
1,3 m |
1,7 m |
2,3 m |
2,5 m |
3 m |
|
Šířka řádku se 2 shrnovacími disky |
0,9 m |
1,5 m |
1,7 m |
2,1 m |
|
|
Šířka řádku se 4 shrnovacími disky |
|
1,1 m |
1,3 m |
1,7 m |
|
|
Šířka řádku se 2 dopravními bubny |
|
|
|
|
1,3 m |
|
Řádkování / lamač |
Shrnovací disky |
Shrnovací disky |
Shrnovací disky |
Shrnovací disky |
Shrnovací disky |
|
Shrnovací disky (sériově) |
Bez shrnovacích disků |
Bez shrnovacích disků |
Bez shrnovacích disků |
Bez shrnovacích disků |
Bez shrnovacích disků |
|
Technické údaje sa môžu bez upozornenia meniť. Overte si ich v čase objednávky u Vášho predajcu.
Základná výbava
NOVADISC
|
Závěs |
Zadní tříbodový |
|
Varianta připojení |
Připojovací čepy |
|
Kategorie připojení |
Kat. II / šířka 2 |
|
Kloubová hřídel |
S volnoběžkou |
|
Profil kloubové hřídele |
1 3/8" 6 drážkový |
|
Ochranné zařízení |
Čelní kryt sklopitelný |
|
|
Výklopné stranové kryty |
|
Hydraulický přípoj |
1 x jednočinný pro vyklopení |
|
Další sériová výbava |
Návod k použití
Katalog náhradních dílů
Náhradní nože
Klíč pro výměnu nožů |
Plošný rozhod s lamačom, valcami, zhadzovacie disky?
|
Prsty lamače naruší šetrně voskovou vrstvu stébel. Následně se pokos rozhazujepo celé šířce stroje.
-
Kratší doba schnutí na poli, snížení vlivu počasí.
-
Zvýšení obsahu energie až o 10 % – šetří jádro.
-
Vyšší kvalita siláže rychlým poklesem hodnoty PH.
-
Žádné nebo malé čechrání šetří pracovní čas a zjednodušuje průběh zpracování.
-
Šetrné narušení lamačem snižuje ztráty lístků odrolením – vyšší obsah bílkovin v siláži.
-
Méně přejezdů po poli chrání krmivo a porost. Lze tím dosáhnout úspor až 150 E na hektar a rok.
Mačkací válce (CRW / RC) jsou kvůli šetrnému zpracování píce vhodné obzvlášť pro vojtěšku a různé druhy jetele.

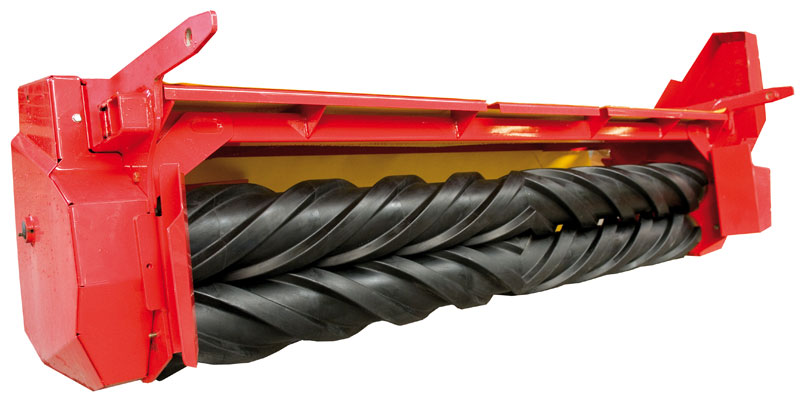

Mačkací válce RC
|
Nový profil RC je koncipován spirálovitě. Do sebe zapadající válce mačkají rovnoměrně stébla a pokládají rovnoměrný koberec píce. Oba válce jsou poháněné. |
 |

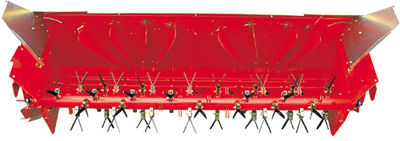

„extra dry” – zafiízení pro plošný rozhoz
Rotor dopravuje píci přes rozhazovací plechy. Plechy rozhazují píci po celé pracovní šířce. Každou lamelu lze individuálně nastavit. Píce je ukládána načechraná rovnoměrně po celé ploše.
„Extra dry“ – tvorba řádku
Pro tvorbu řádku se oba shazovací plechy a vnější lamely natočí dovnitř. Šířka řádku je určena polohou plechů.
Pohon rotoru
Síla se přenáší klínovými řemeny z pohonu žací lišty přímo na rotor. Díky tomu není potřeba žádný další úhlový pohon.
Napínák řemene zatížený pružinou s širokou kladkou zajišťuje i při špičkách v zatíženíý bezchybný přenos síly. Snadné uvolnění, klínové řemeny snadno demontovatelné. Spolehlivě chráněno před znečištěním. Otáčky lamače lze přizpůsobit různým druhům píce. 940 ot/min pro vysokou intenzitu práce lamače nebo 710 ot/min pro šetrnou úpravu.

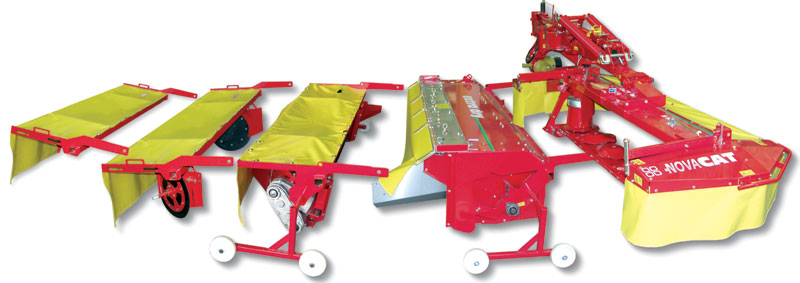

Demontáž jedním pracovníkem na přání
Není-li lamač již potřeba, může ho jeden pracovník v několika minutách demontovat.
-
Uvolnění čepů
-
Sejmutí hnacích řemenů rotoru
-
Nasazení podvozku, vyjetí – hotovo.
|
|
EXTRA DRY!
Ocelové prsty s gumovými tlumiči pro stroje s větším pracovním záběrem.
Plastové prsty u NOVACAT 225 a 265 H ED pro snížení hmotnosti stroje a možnost agregace stroje s traktory nižších výkonových tříd.
Pohon rotoru lamače
Pohon lamače klínovými řemeny tlumí rázy vznikající nárazem cizího tělesa na lamač. |

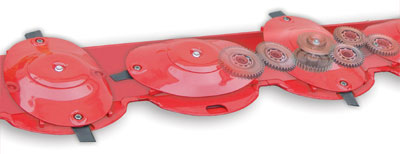

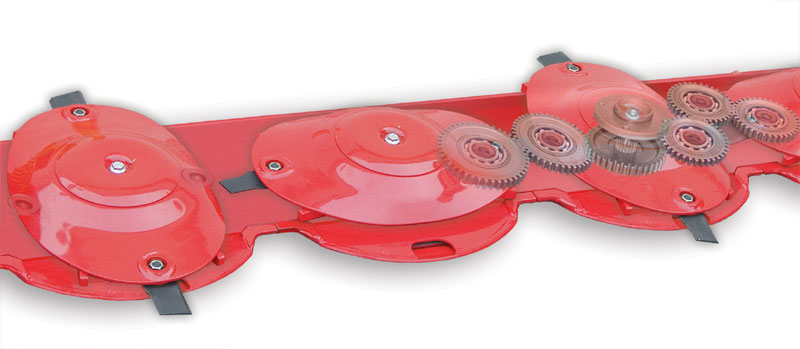

Žacia lišta novej generácie
|
Tajemství kvalitního řezu
Plynulý tok píce bez jejího znečištění je důležitým faktorem pro šetrnou techniku sečení. Zvýšeného dopravního účinku a s tím spojeného lehkého chodu bylo dosaženo zploštělými kuželovými plochami na žacím disku.  Zploštělé kuželové plochy na žacím disku.
Díky tomu je píce dopravována lehce a plynule. Nelze opomenout nižší spotřebu paliva, neboť při snížení průchodnosti, dochází ke ztrátě výkonu.
Optimalizovaná oblast protinože.
Zploštělá přední strana lišty umožňuje oddělení půdy od posečené hmoty. Kromě toho se nože pohybují v malé vzdálenosti od horní hrany lišty a protinože. Díky tomu je kvalita pokosu prvotřídní i u ležícího porostu a suchých travin s malým výnosem.
 |
|

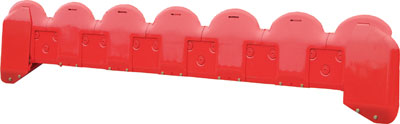

Čistý a rovnoměrný tvar pokosu díkyoptimalizovanému překrývání oběžných drah nožů. Hladká spodní strana lišty, zakulacené plazy vně i uvnitř - žádné ostré hrany, pro maximální šetrnost k porostu. |

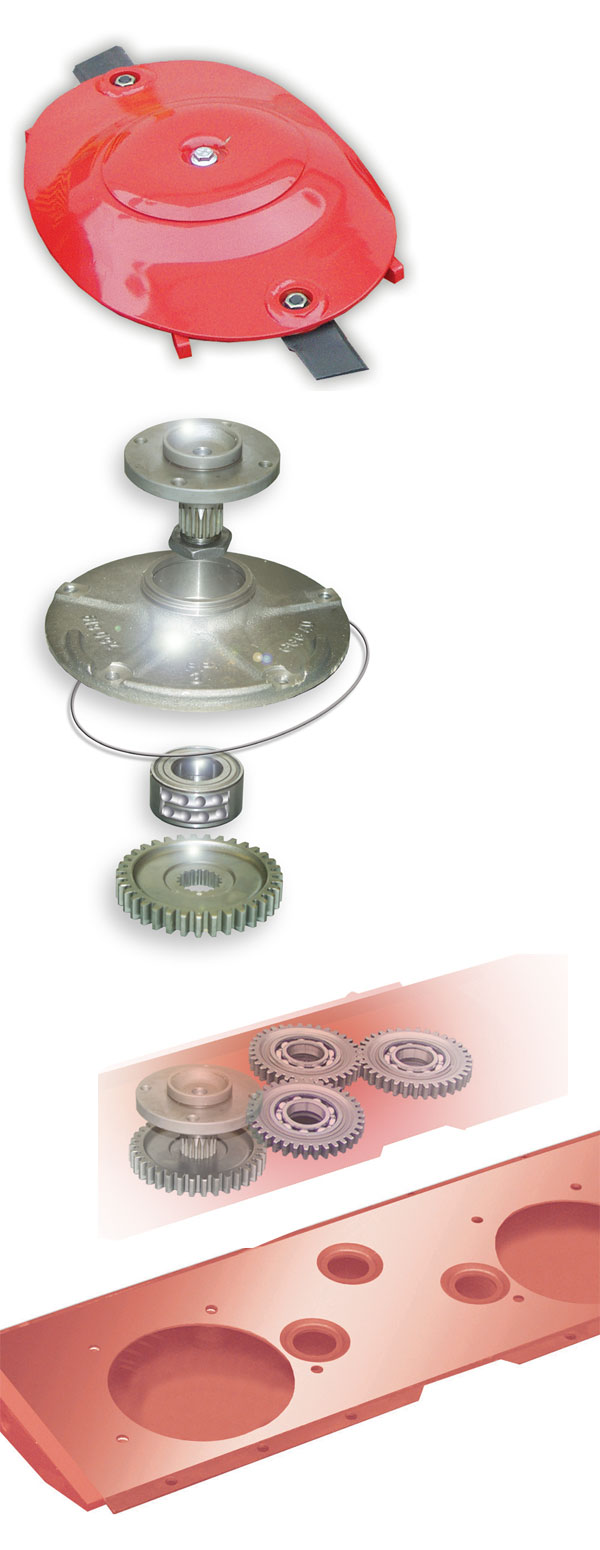

 Konstrukce a pohon
 |
Kalené disky
Oválné, ploché disky jsou pro dlouhou životnost z kalené jemnozrnné oceli. Plochá konstrukce umožňuje snadný tok píce přes žací lištu.
Koncové čepy
Každý koncový čep je sešroubován s ozubenými koly. Demontovatelná a snadná opravitelnost.
Těsnění
Příruby ložisek a šroubové spoje jsou pomocí pryžových těsnících kroužků absolutně těsné.
Uložení
Dvouřadá kuličková ložiska s roztečí 60 mm garantují klidný chod a dlouhou životnost.
Ozubená kola
Přímý pohon čelních kol s téměř stejným průměrem (44 a 35 zubů) pro konstantní zatížení všech částí a větší odolnost proti únavovému lomu.
|
Nejvyšší kvalita materiálu
Svařovaná žací lišta (šířka 4 mm) bez vnitřních patek z nejkvalitnější oceli s přesným obráběním na CNC strojích. |
|
|
Precizní!

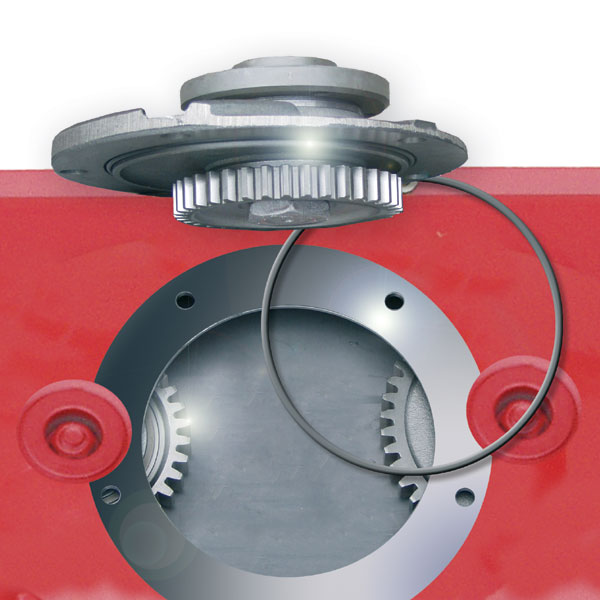

Jednoduchá údržba díky modulové konstrukci: Čelní kola a uložení lze vyměnit jako celek. Mezikola lze snadno demontovat vedlejšími otvory. Snadněji to nejde!
Šroubovaný unašeč je v případě potřeby snadno demontovatelný.
Zušlechtěná ozubená kola o stejném průměru a šířce 20 mm pro klidný chod a dlouhou životnost.
|
Připojení
-
Stabilní nosný rám s hřídelemi závěsu kat. II nebo kat. III
-
Posuvné čepy spodních táhel závěsu umožňují se ideálně přizpůsobit každé hydraulice traktoru
-
Dva různé závěsné moduly - aby se zadní žací stroj NOVADISC mohl ideálně přizpůsobit vnější stopě různých druhů traktorů
-
vlevo: rozchod kol traktoru 1800 - 2200 mm
-
vpravo: rozchod kol traktoru 2200 - 2600 mm
Pohon
-
Přes kloubový hřídel probíhá přenos sil na vstupní převodovku, která klínovým řemenem pohání žací disky
Odpružení pro šetrné seèení
-
Jedna silná odlehčovací pružina zajišťuje rovnoměrné odlehčení celého žacího stroje
-
Další nastavitelná pružina na ramenu konzoly napomáhá řádnému celkovému odlehčení
-
Změnou výšky připojeného stroje pomocí zdvihacího mechanismu traktoru je možné plynule nastavovat přítlak
-
Optimální připojení odlehčovací pružiny zaručuje vynikající odlehčení žací lišty – také v extrémních pracovních podmínkách
Pracovní pozice a zdvihací technika
-
Při obracení v souvrati není třeba aktivovat zdvihací mechanismus traktoru – seřízení po sklopení není nutné
-
Nadzdvihnutí zajišťuje ovládací mechanismus
-
NOVADISC - Zvedací mechanismus: při sklápění dosedá lišta nejdříve na vnější straně, což zvyšuje šetrnost vůči drnům
Přepravní poloha - naprosto bezpečná
-
Pro přepravu po silnici se žací stroj hydraulicky vyklopí vzhůru a zajistí stabilním přepravním zablokováním
-
Osa vyklopení žacího stroje leží velmi hluboko. Tím je dosaženo nízké přepravní výšky
Nájezdová pojistka – komfort a bezpečí
-
Sériově dodávaná mechanická nájezdová pojistka se u překážek odepne a při couvání se znovu zapne
-
Spouštěcí síla se nastavuje blokem pružin
